輪輻式力傳感器在我們工業實踐當中應用范圍非常廣泛。作為常用的傳感器之一，它具有抗沖擊、抗震動、高精度、高穩定性以及寬的工作溫度范圍等優點，故備受各位工程師們青睞。

          那么，你對輪輻式力傳感器結構設計主要原則及原理了解多少呢？接下來，讓我們一起分析分析輪輻式力傳感器結構設計有哪些主要原則及原理。

          一、輪輻式力傳感器結構設計的主要原則

          1．要有很好的剛性。為了使傳感器工作狀態保持穩定，減輕外界振動干擾的影響，應盡量使彈性體在負荷作用下的彈性位移減少，使之具有較高的固有頻率。

          2．要有簡單合理的整體性結構。彈性體應盡量為一個整體，避免組合式結構。減少諸如緊固松動、焊接變形等帶來的影響，并有利于簡化加工工藝，降低成本。

          3．對作用力位置的變化和干擾力的影響不敏感。彈性體應變敏感區的應力分布，希望只隨作用力的大小而變化。

          4．彈性體工作區的工藝性能好，包括機械加工、粘貼和密封安裝工藝好。

          5．具有低外形結構，安裝方便，互換性好。低外形結構可以增強抗側向力的能力，使工作狀態穩定。

          二、輪輻式力傳感器的原理

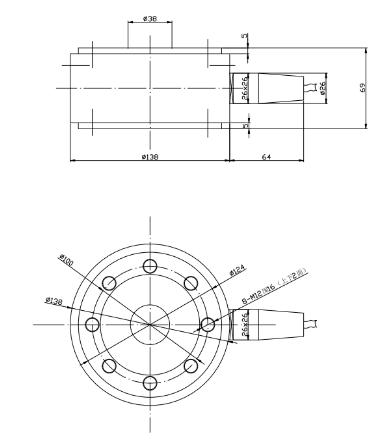

          由于它的形狀很像一個帶有輻條的車輪，我們稱之為輪輻式傳感器。因其基本原理是測量切應力，故也稱做為切應力傳感器。又由于它的高度很低，所以，國外也叫做低外形傳感器。

          這種傳感器的突出優點是，高度低，精度高、線性度好、抗偏心載荷及側向力能力強等。它既可用于測量壓力，也可用于測量拉力，因此特別適用于稱重和測力之用。
