Vectrino 流速測量儀
Vectrino 流速測量儀根據多普勒效應測量水體流速。 當一列列車駛過的時候，你都能聽到多普勒效應-通過音調你可以判斷出 火車行駛的速度。

Vectrino 根據多普勒效應通過發送一個短的聲波脈沖， 并監聽其回波測量回波的強度及頻率變化來進行流速的測量。

Vectrino 流速測量儀運行原理。

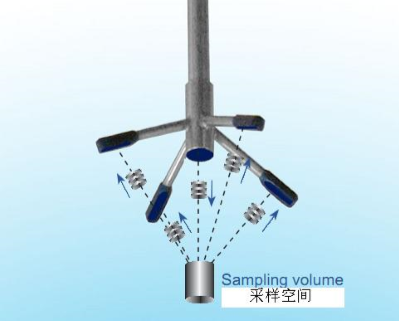

聲波脈沖從中間 的換能器發送，聲波在測 量空間經過水體中的粒 子散射，由另外四個接收 器接收測量其變化。

Vectrino 的聲納原理 與標準的多普勒剖面儀以及流速儀相比，Vectrino 為收發分置聲納。

意思為其 波束發射與接收換能器是分開的。聲納由中間的換能器發射并由邊側的 4 個換能器 接收。

下圖顯示波束在距離發射換能器 50mm 出交叉。

測量區域由這個交叉點及設置 的時間門限范圍所決定。

發射換能器發射 3—15mm（長度用戶定義）的垂直短脈沖， 接收換能器監聽交叉點處測量區域的回波。

測量區域的直徑為 6mm。

4 個接收換能 器得到測量區域的 3 個流速分量

水體流速測量

范圍：±0.01, 0.1, 0.3, 1, 2, 4 m/s（通過軟件選擇）

精確度：測量流速的±0.5%；±1 mm/s

采樣頻率（輸出）：1-25Hz，1-200Hz（硬件決定）

內部采樣頻率：200-5000Hz

采樣空間

距離探頭距離：0.05m

直徑：6mm

長度（用戶選擇）：3-15mm

多普勒不確定性（噪聲）

25Hz 的典型不確定性：流速范圍的 1%

回波強度

聲波頻率：10MHz

分辨率：0.45dB

動態范圍：60dB

傳感器 溫度（熱敏電阻探針）

范圍：–4 ºC to 40ºC

準確度/分辨率：1 ºC / 0.1ºC

響應時間：5 分鐘

數據通訊

 I/O 接口：RS-232

波特率：300-115200

用戶控制：通過 Vectrino WIN32 軟件，控件調用函數或者直接通過命令進 行控制。

模擬輸出：標準 3 通道，每一個通道代表一個流速分量。輸出范圍：0-5V， 用戶可選擇縮放比例。

同步：同步輸入及同步輸出

軟件

操作系統：Win98，WinNT，Win2000，WinXP

功能：設備配置，數據采集，數據存儲。探頭測試模式。

電源

直流輸入：12-48VDC

峰值電流：12VDC 供電時 2.5A

追到功耗@200Hz：1.5W

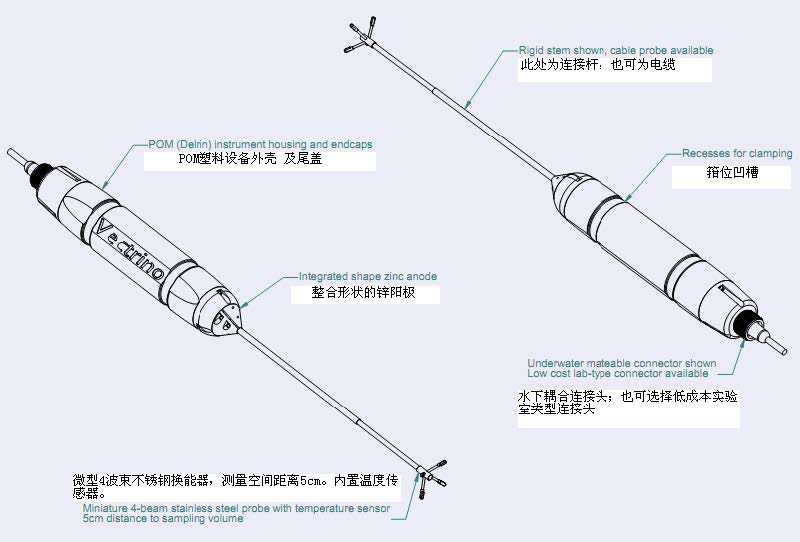

連接頭

隔離器：IP68 級連接頭或者 MCBH-12-FS，銅質插針

電纜：IP68 或者 PMCIL-12-MP

材料

標準模式：塑料外殼。316 不銹鋼—探頭及螺絲

環境

 操作溫度：–5 ºC to 45 ºC

存儲溫度：–15 ºC to 60 ºC

沖擊振動：IEC 721-3-2

尺寸規格

圓柱體：70mm

長度：388mm

可選項

1、標準或者 Vectrino+固件（Vectrino+同樣可以改進）

 2、40cm 連接桿 4 波束下視探頭或者 1m 電纜連接的 4 波束探頭。

 3、NDV 或者 ADVTM 的升級工具箱

4、12 針 IP68 級防水（1h@20m）或者 12 針?biāo)苓B接頭

5、10,20,30 或者 50m 連接電纜（連接頭可選）（IP68 級或者水下插拔式連 接頭）

 6、USB-232 轉換器（一對一，一對四或者一對八）

 7、運輸及攜帶箱
